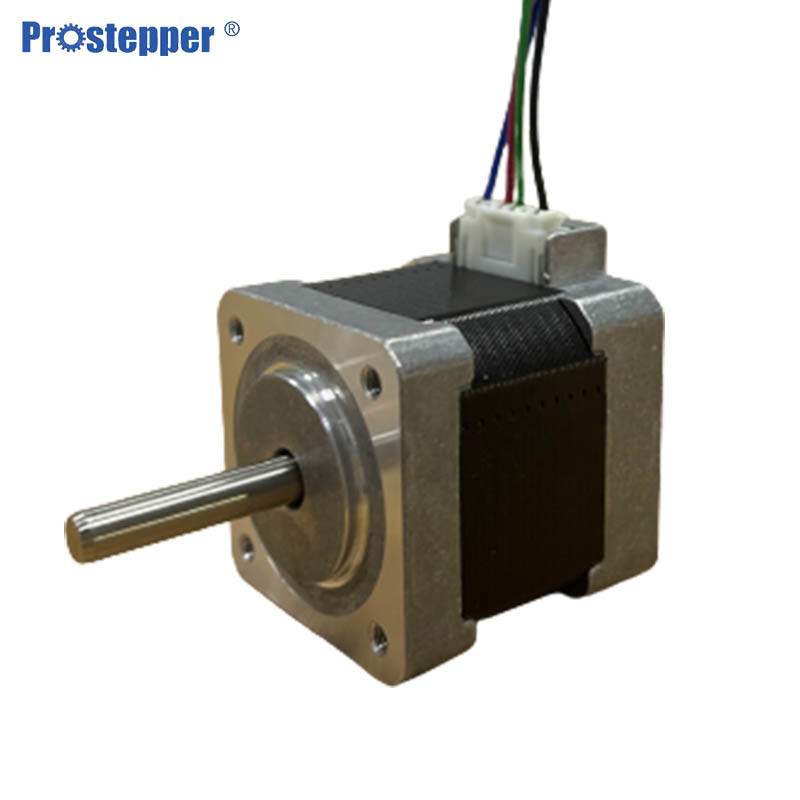

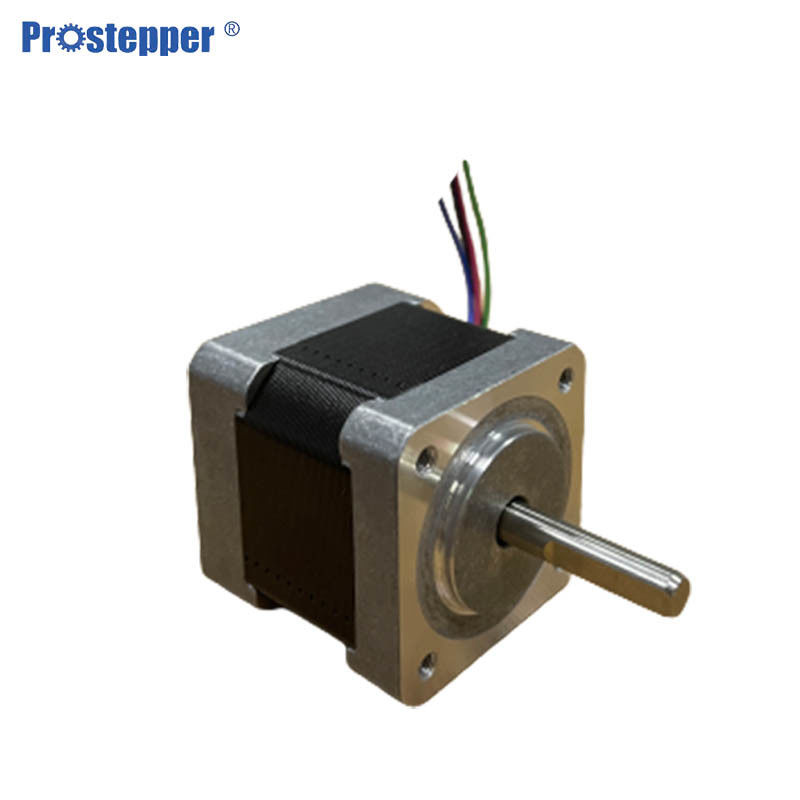

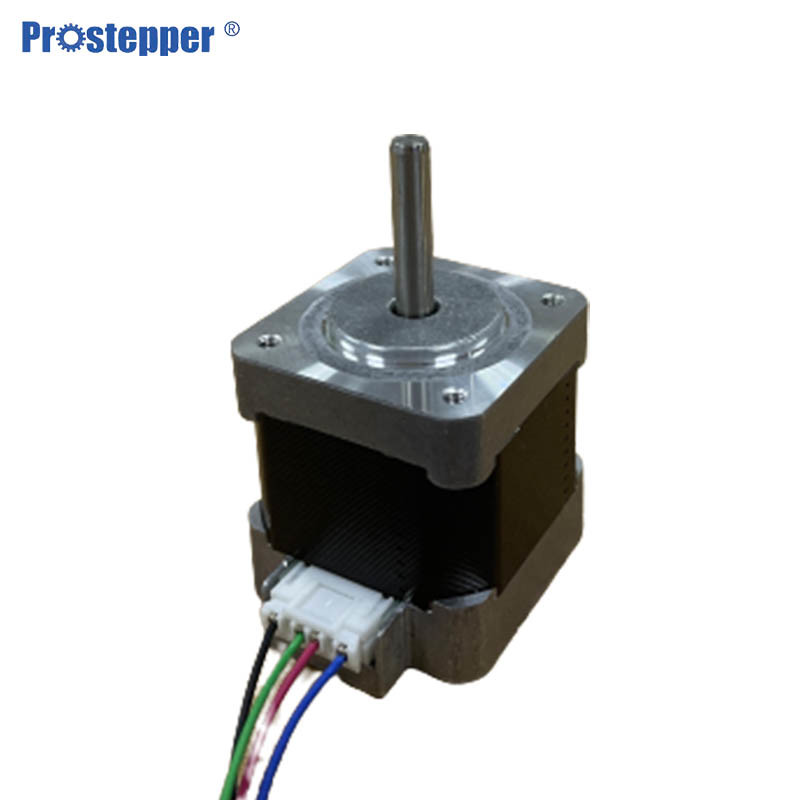

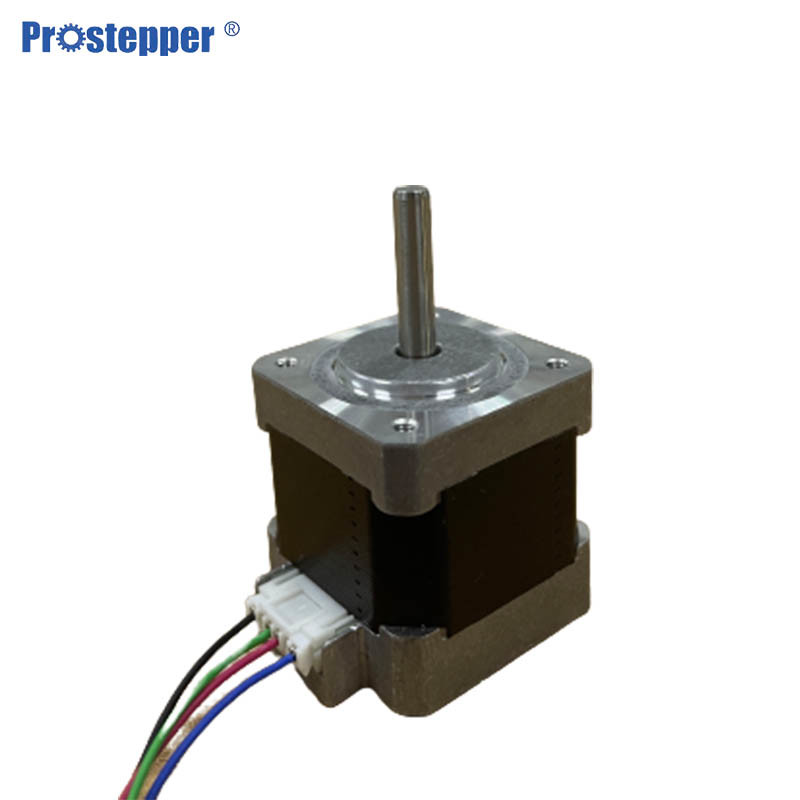

Name: Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire
Brand: prostepper
SKU: PST42H235-4P06

moteur pas à pas automatique biphasé de 0.25N.M Bi-Polar PST42H235-4P06 pour le système d'alimentation solaire

Le moteur de Prostepper a son propre système appelant de nom pour chaque type de moteur pas à pas, encodeur que le type moteur emploient l'option de la taille +motor type+step angle+Motor length+encoder+motor de PEM+motor

Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire 0

Caractéristiques générales

Spécifications		Caractéristiques de moteur
Classe d'isolation		Classe B130°C
Exactitude d'angle d'étape		±0.09°
Tension de tenue		AC500V (une minute)
Résistance d'isolation		100MQ MIN. 500VDC
Hausse de la température		80*C MAX
Jeu radial		maximum de 0.025mm (Load450g)
Jeu axial		maximum de 0.075mm (Load950g)
	La température	-10~+50°C (non condensation)
Environnement de fonctionnement	Humidité	MAXIMUM 85%RH (non condensation)
	Milieu	Aucun gaz ou poussière corrosif. Pas directement en contact avec l'eau, le pétrole, etc.
Environnement de stockage	La température	0~+50°C (condensant non
	Humidité	MAXIMUM 85%RH (non condensation)
La vie		5000 heures de MINIMAL.

Charge radiale de Load&Axial

Taille de moteur	Diamètre d'axe (millimètres)	Charge radiale (n)							Charge axiale (n)
		Distance de la surface de montage (millimètres)
		5	10	15	20	25	30	35
NEMA8	4	15	12			—			3
NEMA 11	5	50	35	25		—			5
NEMA 14	5	50	35	25	20	—	—	—	10
NEMA 17	5	50	35	25	20	—	—		15
NEMA 23	8	270	180	130	100	90		—	20
NEMA 24	8	200	135	100	82	58	—	—	30
NEMA 34	14	620	550	480	390	340	290	260	60

Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire 1

La spécification détaillée de produit 2 du moteur pas à pas automatique hybride bipolaire de la phase Nema17mm peut être référée en tant que ci-dessous :

phase 2 NEMA17 de type courant 1.8゜ de 42mm bipolaire

Mode aucun	PST42H231-4P06	PST42H231-4P12	PST42H235-4P06	PST42H235-4P12
Tenir le couple	0.16N.m	0.16N.m	0.25N.m	0.25N.m
Courant relatif	0.6A/Phase	1.2A/Phase	0.6A/Phase	1.2A/Phase
Résistance	6,6 Ω/Phase	1.8Ω /Phase	8Ω/Phase	2.1Ω/Phase
Inductance	9.5MH/Phase	2.4MH/Phase	15.2MH/Phase	3.9MH/Phase
Inertie	23g.cm2	23g.cm2	35g.cm2	35g.cm2
Poids	0.2kgs	0.2kgs	0.24kgs	0.24kgs
Longueur	31mm	31mm	35mm	35mm
Connexion	P	P	P	P
Mode aucun	PST42H241-4P12	PST42H241-4P20	PST42H249-4P12	PST42H249-4P20
Tenir le couple	0.4N.m	0.4N.m	0.48N.m	0.48N.m
Courant relatif	1.2A/Phase	2A/Phase	1.2A/Phase	2A/Phase
Résistance	2,5 Ω/Phase	1.05Ω /Phase	3.1Ω/Phase	1.35Ω/Phase
Inductance	5.5MH/Phase	2MH/Phase	8MH/Phase	2.9MH/Phase
Inertie	54g.cm2	54g.cm2	77g.cm2	77g.cm2
Poids	0.3kgs	0.3kgs	0.36kgs	0.36kgs
Longueur	41mm	41mm	49mm	49mm
Connexion	P	P	P	P
Mode aucun	PST42H261-4P12	PST42H261-4P20
Tenir le couple	0.72N.m	0.72N.m
Courant relatif	1.2A/Phase	2A/Phase
Résistance	2,5 Ω/Phase	1.75Ω /Phase
Inductance	11MH/Phase	4MH/Phase
Inertie	110g.cm2	110g.cm2
Poids	0.5kgs	0.5kgs
Longueur	61mm	61mm
Connexion	P	P

Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire 2

Caractéristiques de vitesse/couple (valeur de référence)

Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire 3

Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire 4

Histoire de société : CHANGZHOU PROSTEPPER Cie., Ltd a été établi en 2004 comme entreprise de pointe de Jiangsu, qui s'engage en développant, en concevant et en produisant le moteur pas à pas professionnel et le moteur sans brosse de C.C. C'est fabrication de moteur et l'histoire de R&D a daté à partir de 1998.

Service : Soutien d'OEM/ODM des services adaptés aux besoins du client, achèvement après des marchés

Qui est Prostepper

Prostepper est un fabricant/exportateur importants d'automation et de produits industriels de contrôle tels que le moteur pas à pas hybride, le moteur sans brosse de C.C, les conducteurs de moteur et beaucoup plus. nous pouvons offrir les produits les plus pratiques d'automation industrielle aux prix concurrentiels de l'industrie.

Longueur polaire du moteur pas à pas 35mm de Bi automatique pour le système d'alimentation solaire 5

Produit Tag:

Lieu d'origine:	La Chine
Nom de marque:	prostepper
Certification:	CE/ISO/ROHS
Numéro de modèle:	PST42H235-4P06

Quantité de commande min:	10pcs
Prix:	Negotiable
Détails d'emballage:	392423 cm
Délai de livraison:	10-15 jours ouvrables
Conditions de paiement:	T/T, Western Union, L/C, MoneyGram
Capacité d'approvisionnement:	250000pcs par mois

Nom:	moteur pas à pas Nema17 automatique biphasé	Format de l'image de moteur:	42mm
Tenir le couple:	0.25N.m	Courant relatif:	0.6A/Phase
Poids:	0.24KG	Longueur:	35mm
Surligner:	moteur pas à pas polaire de Bi de 35mm , Moteur pas à pas polaire de Bi automatique de ROHS , Moteur pas à pas solaire du système d'alimentation NEMA
