Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | prostepper |
Certification: | CE/ISO/ROHS |
Numéro de modèle: | PST28H232-4P10 |
Quantité de commande min: | 10pcs |
Prix: | Negotiable |
Détails d'emballage: | 39*24*23 cm |
Délai de livraison: | jours 10-15working |
Conditions de paiement: | T/T, Western Union, L/C, MoneyGram |
Capacité d'approvisionnement: | 250000pcs par mois |
Nom: | Nema11 28mm moteur pas à pas hybride de 2 phases | Couleur: | Noir et ruban |
---|---|---|---|
Tenir le couple: | 0,12 N.m | Courant relatif: | 1A/Phase |
Poids: | 0.15KG | Longueur: | 45MM |
Connexion: | Connecteur de P (courant évalué moins que 3Amp) | Application: | matériel médical |
Surligner: | Moteur pas à pas de 0.12N.M Hybrid Bi Polar,moteur pas à pas polaire de Bi d'hybride de 45mm,1A couple se tenant de la NEMA 17 |

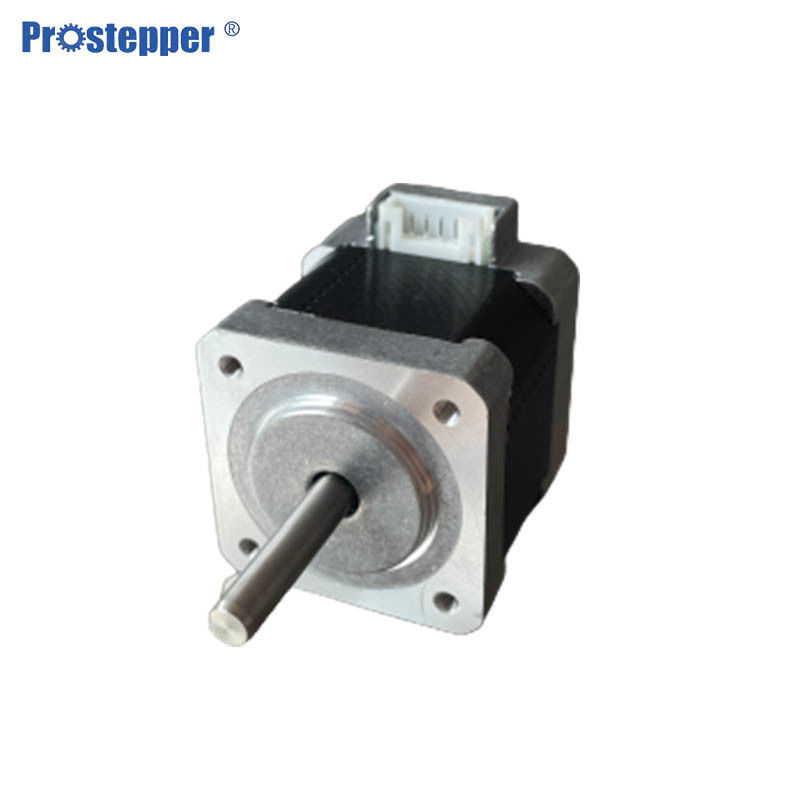

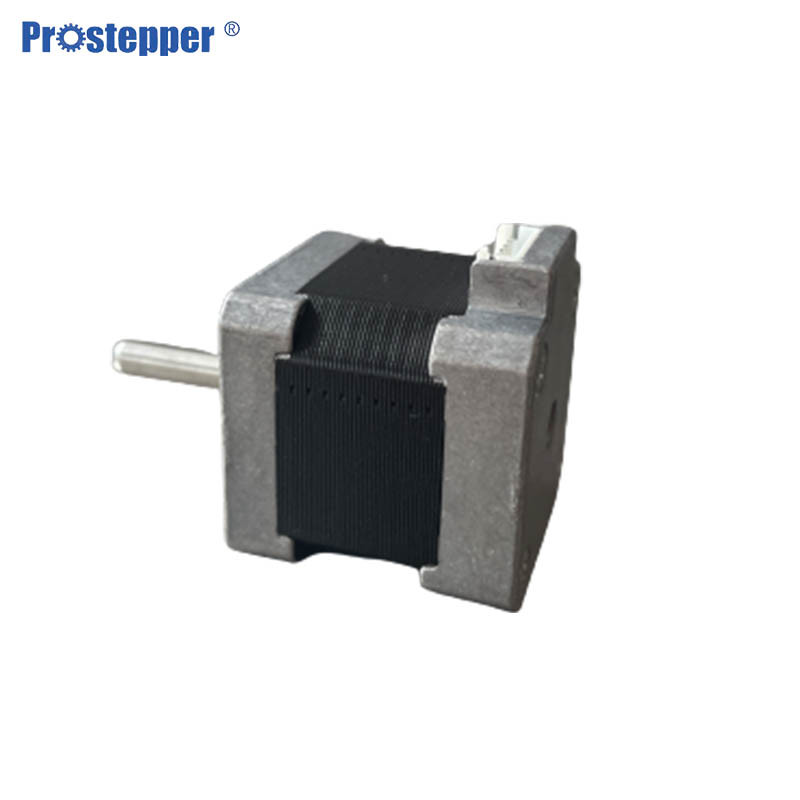

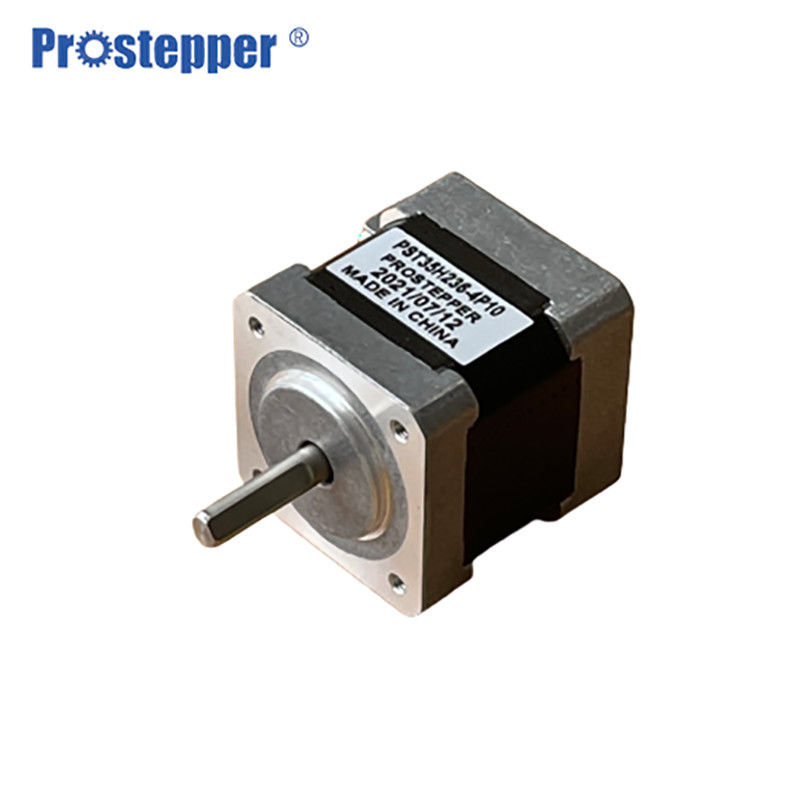

1,8 moteur pas à pas hybride polaire de Bi de longueur du degré Nema11 1A 0.12N.M 45mm
Pourquoi choisissez-nous ?
Accueil à notre société, nous sommes un groupe de personnes créatives.
1. De haute qualité est notre obligation
2.Customer d'abord, contact nous maintenant !
le servise 3.Great est notre mission !
4.Quality est l'essence, richesse est le fruit.
l'opinion 5.Your est la force d'entraînement de notre progrès.
NEMA 8,11,14,17,23,24, 34 moteur pas à pas et conducteur avec du CE, RoHS, OEM
Garantie de qualité de moteur pas à pas :
Certificat : CE/ROHS/ISO9001
Contrôle de qualité : contrôle interne
Caractéristiques générales
Spécifications | Caractéristiques de moteur | |
Classe d'isolation | Classe B130°C | |
Exactitude d'angle d'étape | ±0.09° | |
Tension de tenue | AC500V (une minute) | |
Résistance d'isolation | 100MQ MIN. 500VDC | |
Hausse de la température | 80*C MAX | |
Jeu radial | maximum de 0.025mm (Load450g) | |
Jeu axial | maximum de 0.075mm (Load950g) | |
La température | -10~+50°C (non condensation) | |
Environnement de fonctionnement | Humidité | MAXIMUM 85%RH (non condensation) |
Milieu | Aucun gaz ou poussière corrosif. Pas directement en contact avec l'eau, le pétrole, etc. | |
Environnement de stockage | La température | 0~+50°C (condensant non |
Humidité | MAXIMUM 85%RH (non condensation) | |
La vie | 5000 heures de MINIMAL. |
Charge radiale de Load&Axial
Taille de moteur | Diamètre d'axe (millimètres) | Charge radiale (n) | Charge axiale (n) | ||||||
Distance de la surface de montage (millimètres) | |||||||||
5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
NEMA8 | 4 | 15 | 12 | — | 3 | ||||
NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
moteur de progression NEMA11 1.8゜ bipolaire de type courant biphasé
28mm 2 moteur pas à pas bipolaire de type courant de phase NEMA11
Reliez le type le moteur pas à pas NEMA11 bipolaire biphasé de 28mm
Mode aucun | PST28H232-4P05 |
PST28H232-4P10
|
PST28H245-4P10
|
PST28H245-4P15 |
Tenir le couple | 0,08 N.m | 0,08 N.m | 0,12 N.m | 0,12 N.m |
Courant relatif | 0.5A/Phase | 1A/Phase | 1A/Phase | 1.5A/Phase |
Résistance | 20 Ω /Phase | 5,7 Ω /Phase | 8,5 Ω /Phase | 3Ω /Phase |
Inductance | 14MH/Phase | 3.5MH/Phase | 6.5MH/Phase | 3MH/Phase |
Inertie | 9 g.cm2 | 9 g.cm2 | 12 g.cm2 | 12 g.cm2 |
Poids | 0.1kgs | 0.1kgs | 0.15kgs | 0.15kgs |
Longueur | 32mm | 32mm | 45mm | 45mm |
Connexion
|
P | P | P | P |
Mode aucun | PST28H251-4P10 | PST28H251-4P15 |
Tenir le couple | 0,14 N.m | 0,14 N.m |
Courant relatif | 1A/Phase | 1.5A/Phase |
Résistance | 9.9Ω /Phase | 3.5Ω /Phase |
Inductance | 6.7MH/Phase | 3.1MH/Phase |
Inertie | 18 g.cm2 | 18 g.cm2 |
Poids | 0.2kgs | 0.2kgs |
Longueur | 51mm | 51mm |
Connexion | P | P |
Caractéristiques de vitesse/couple (valeur de référence)
