Lieu d'origine: | LA CHINE |
---|---|
Nom de marque: | prostepper |
Certification: | CE/ISO/ROHS |
Numéro de modèle: | PST28H232-4P10 |
Quantité de commande min: | 10pcs |
Prix: | Negotiable |
Détails d'emballage: | 39*24*23 cm |
Délai de livraison: | jours 10-15working |
Conditions de paiement: | T/T, Western Union, L/C, MoneyGram |
Capacité d'approvisionnement: | 250000pcs par mois |
Nom: | Nema11 28mm moteur pas à pas hybride de 2 phases | Couleur: | Noir et ruban |
---|---|---|---|
Tenir le couple: | 0,08 N.m | Courant relatif: | 0.1A/Phase |
Poids: | 0.1KG | Longueur: | 32mm |
Connexion: | Connecteur de P (courant évalué moins que 3Amp) | Application: | matériel médical |
Surligner: | moteur pas à pas de la NEMA 24 biphasé,Moteur pas à pas de 0.08N.M Nema 24,moteur de 32mm tenant le couple |

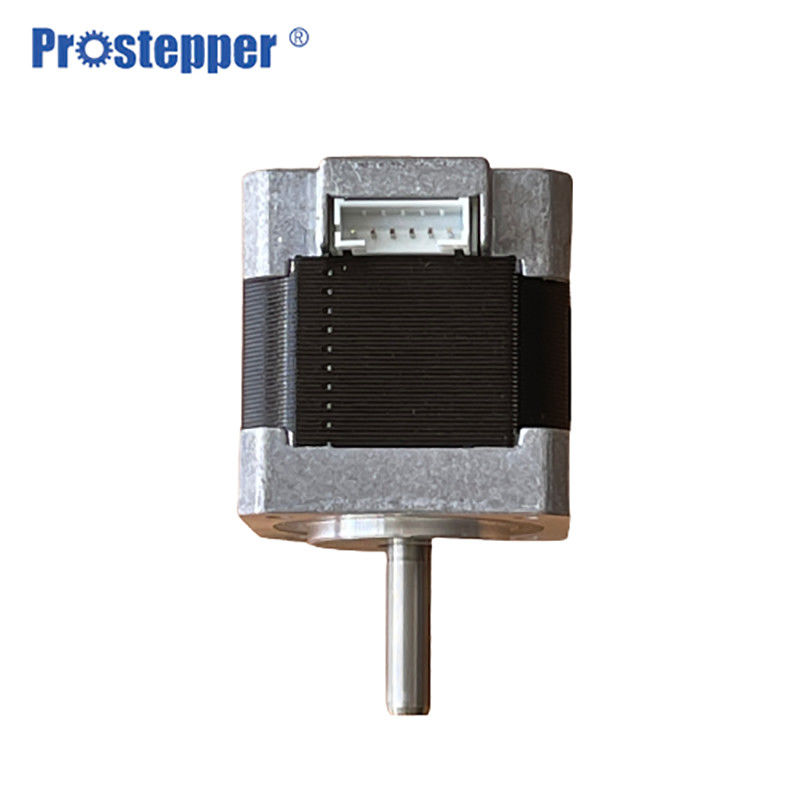

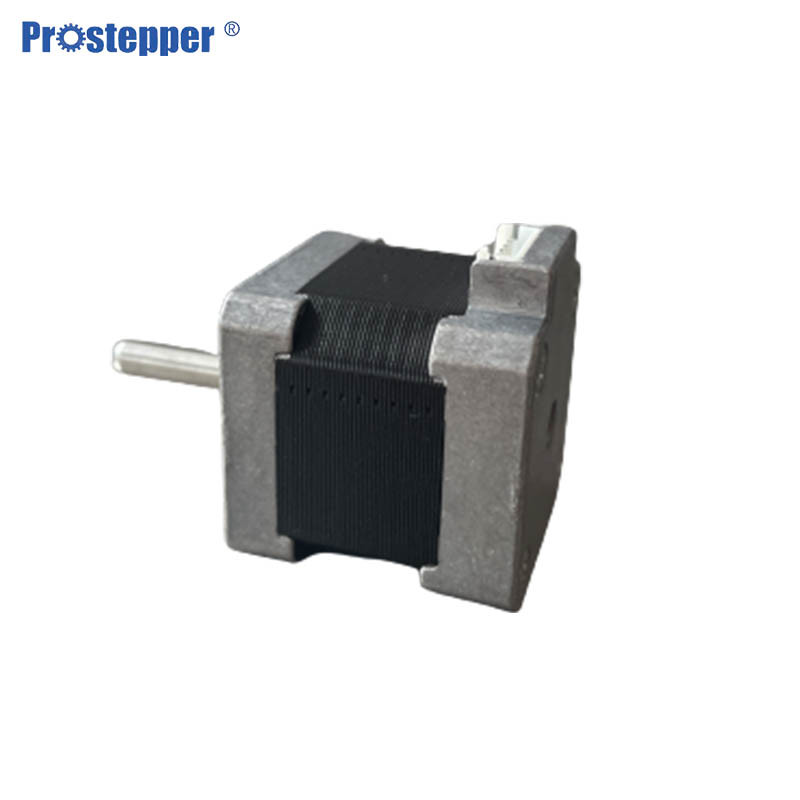

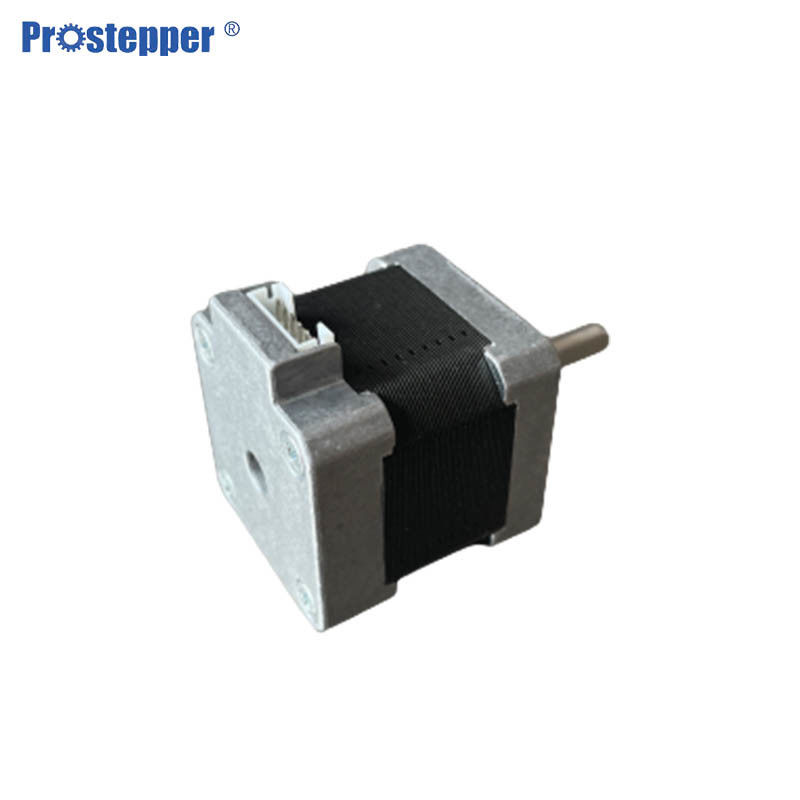

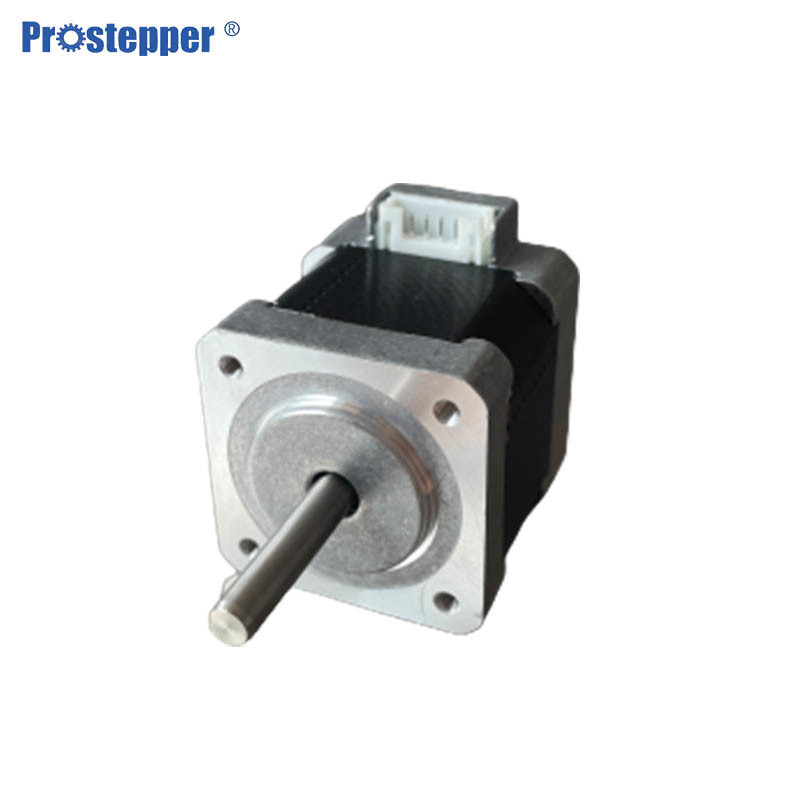

moteur pas à pas hybride polaire 1,8 du degré Nema11 1A 0.08N.M 32mm de Bi biphasé de longueur
Le fabricant professionnel pour le moteur pas à pas, ont NEMA8, NEMA11. NEMA14, NEMA17, NEMA23, NEMA34
1,8 degrés, 0,9 degrés. Axe simple et double axe
Notre avantage et idéaux :
PROSTEPPER le capital social est 12 millions de yuan, le secteur d'usine est de 12 000 mètres carrés, et le site de production est de 10 000 mètres carrés. Il a toutes sortes d'automation de haute précision usinant plus de 100 ensembles, sortie annuelle est 1,500,000sets.
PROSTEPPER est l'un des fabricants de moteur les plus forts dans domestique de la Chine.
Garantie de qualité :
Certificat : CE/ROHS/ISO9001
Contrôle de qualité : contrôle interne
Applications
Utilisation pour le moteur pas à pas de robots, moteur de progression automatique électrique d'équipement, moteur de progression d'instrument médical, moteur pas à pas d'instrument de publicité, moteur pas à pas d'équipement audio de lighting&, moteur pas à pas d'imprimante, moteur pas à pas de machines de textile, moteur pas à pas de routeur de commande numérique par ordinateur, moteur pas à pas de l'imprimante 3D.
Caractéristiques générales
Spécifications | Caractéristiques de moteur | |
Classe d'isolation | Classe B130°C | |
Exactitude d'angle d'étape | ±0.09° | |
Tension de tenue | AC500V (une minute) | |
Résistance d'isolation | 100MQ MIN. 500VDC | |
Hausse de la température | 80*C MAX | |
Jeu radial | maximum de 0.025mm (Load450g) | |
Jeu axial | maximum de 0.075mm (Load950g) | |
La température | -10~+50°C (non condensation) | |
Environnement de fonctionnement | Humidité | MAXIMUM 85%RH (non condensation) |
Milieu | Aucun gaz ou poussière corrosif. Pas directement en contact avec l'eau, le pétrole, etc. | |
Environnement de stockage | La température | 0~+50°C (condensant non |
Humidité | MAXIMUM 85%RH (non condensation) | |
La vie | 5000 heures de MINIMAL. |
Charge radiale de Load&Axial
Taille de moteur | Diamètre d'axe (millimètres) | Charge radiale (n) | Charge axiale (n) | ||||||
Distance de la surface de montage (millimètres) | |||||||||
5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
NEMA8 | 4 | 15 | 12 | — | 3 | ||||
NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
moteur de progression NEMA11 1.8゜ bipolaire de type courant biphasé
28mm 2 moteur pas à pas bipolaire de type courant de phase NEMA11
Reliez le type le moteur pas à pas NEMA11 bipolaire biphasé de 28mm
Mode aucun | PST28H232-4P05 |
PST28H232-4P10
|
PST28H245-4P10
|
PST28H245-4P15 |
Tenir le couple | 0,08 N.m | 0,08 N.m | 0,12 N.m | 0,12 N.m |
Courant relatif | 0.5A/Phase | 1A/Phase | 1A/Phase | 1.5A/Phase |
Résistance | 20 Ω /Phase | 5,7 Ω /Phase | 8,5 Ω /Phase | 3Ω /Phase |
Inductance | 14MH/Phase | 3.5MH/Phase | 6.5MH/Phase | 3MH/Phase |
Inertie | 9 g.cm2 | 9 g.cm2 | 12 g.cm2 | 12 g.cm2 |
Poids | 0.1kgs | 0.1kgs | 0.15kgs | 0.15kgs |
Longueur | 32mm | 32mm | 45mm | 45mm |
Connexion
|
P | P | P | P |
Mode aucun | PST28H251-4P10 | PST28H251-4P15 |
Tenir le couple | 0,14 N.m | 0,14 N.m |
Courant relatif | 1A/Phase | 1.5A/Phase |
Résistance | 9.9Ω /Phase | 3.5Ω /Phase |
Inductance | 6.7MH/Phase | 3.1MH/Phase |
Inertie | 18 g.cm2 | 18 g.cm2 |
Poids | 0.2kgs | 0.2kgs |
Longueur | 51mm | 51mm |
Connexion | P | P |
Caractéristiques de vitesse/couple (valeur de référence)
